Höhenbeschränkungen einhalten
Wärmewiderstand in einer dünnen Dämmzone konzentrieren, wenn planerische oder konstruktive Einschränkungen die verfügbare Tiefe begrenzen.

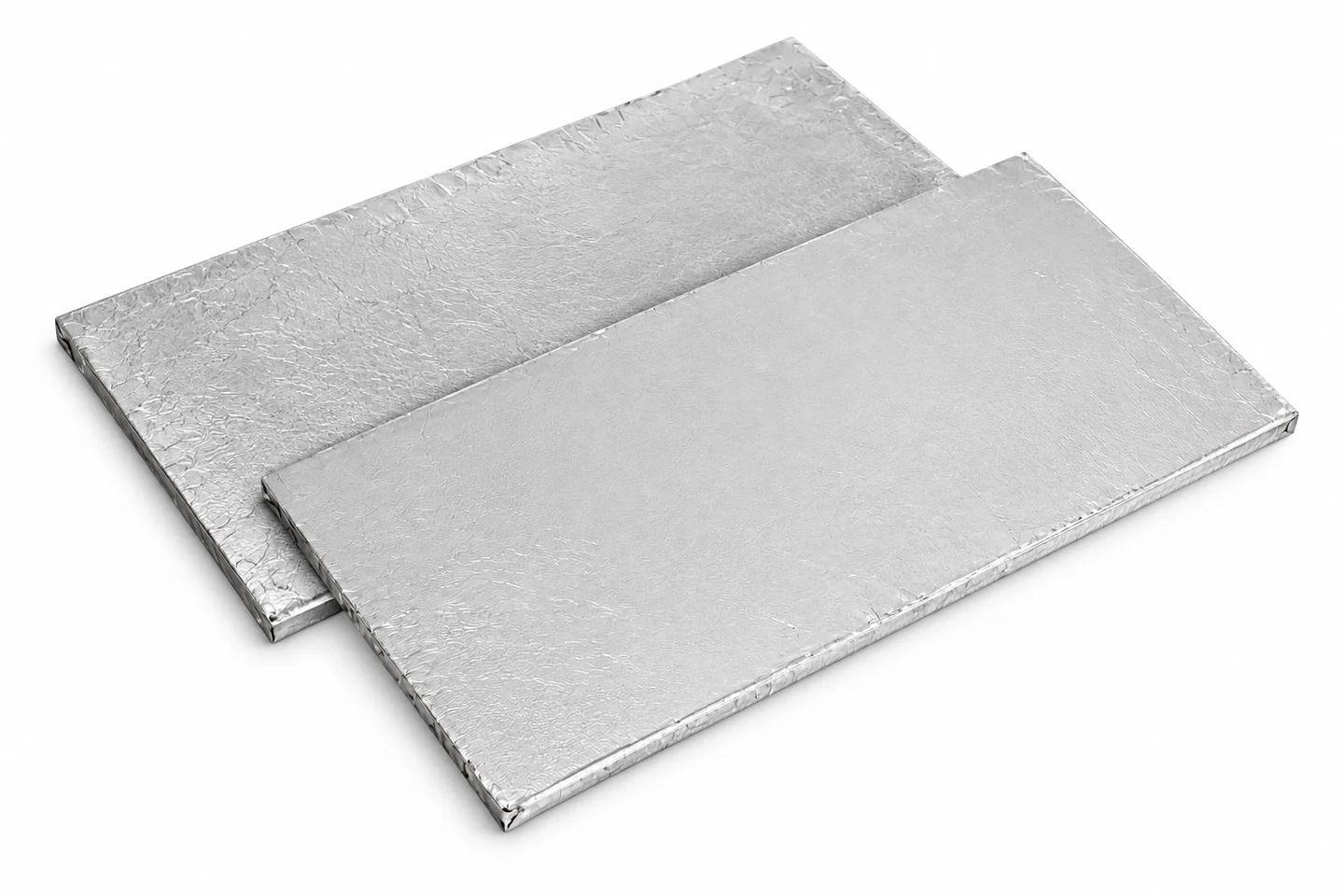

Vakuumisolationspaneel mit Siliciumdioxidkern für Bauanwendungen
SilthermVacuPanel XF
Ein fertiges Vakuumpaneel aus pyrogener Kieselsäure für Flachdächer und Böden, deren Konstruktion keinen dicken Dämmaufbau zulässt.
Deklarierter Lambda-Wert0.006 W/mK
Dickenoptionen20, 25, 30, 40, 50 mm
Maximale Paneelgröße1200 x 600 mm
Druckfestigkeit>150 kPa
Platzsparender Wärmewiderstand
Die erforderliche thermische Leistung mit geringerer Aufbauhöhe erreichen.
VacuPanel XF kombiniert einen deklarierten Lambda-Wert von 0.006 W/mK mit Standardmodulen für Dächer und Böden mit begrenzter Aufbauhöhe.
Niveaugleiche Schwellendetails erhalten
Einen dünnen Aufbau an Zugängen abstimmen und dabei den erforderlichen U-Wert anstreben.
Mit Standard-Paneelmodulen planen
Verfügbare Paneelgrößen mit Randdämmung und projektspezifischen Kantendetails kombinieren.
Paneeldicke und Anordnung als Teil der vollständigen Dach- oder Bodenkonstruktion auswählen.
Anwendungsposition
Das Paneel innerhalb der geschützten Konstruktion anordnen.
VacuPanel XF ist ein fertiges Vakuumpaneel zum Einbau in die Dämmzone. Umgebende Schichten schützen die metallisierte Hülle und vervollständigen den Dach- oder Bodenaufbau.
VacuPanel XF-PositionWITTERUNGSABDICHTUNGSCHUTZDACHTRAGKONSTRUKTION
01
Flachdachaufbau
Das fertige Paneel in einer geschützten Dämmzone bei begrenzter Dachtiefe verwenden.
Gebäudekontext öffnenBODENBELAGLASTVERTEILUNGTRAGENDE PLATTE
02
Bodenaufbau
VacuPanel XF in einen geschützten Bodenaufbau integrieren und dabei die nutzbare Raumhöhe erhalten.
SCHWELLEBODENBELAGTRAGENDE PLATTE
03
Niveaugleiches Schwellendetail
Den dünnen Paneelaufbau nutzen, um Zugangsniveaus und thermische Kontinuität an einem flachen Anschluss abzustimmen.
Schematische Schnitte. Paneelanordnung, Fugen, Randdämmung, Schutzschichten und konstruktive Details werden projektspezifisch abgestimmt.
Technische Dokumentation
Produktdaten für Auslegung und Spezifikation.
Die technische Dokumentation enthält Informationen zu Aufbau und Brandverhalten. Bitte kontaktieren Sie Siltherm für die für Ihr Projekt und Ihren Standort relevanten Unterlagen und Geltungsbereiche.
