Mehr Nutzvolumen
Den Dämmstoffplatzbedarf in Kühlschränken, Lageranlagen, Transportverpackungen und anderen beengten Konstruktionen reduzieren.
Starre mikroporöse Vakuumdämmung
SilthermVacuPanel
VacuPanel bietet hohen Wärmewiderstand in einem dünnen, selbsttragenden Paneel für Kühlketten, Haushaltsgeräte und andere Systeme mit begrenztem Bauraum.
ProduktformStarres Vakuumpaneel
KerntechnologieMikroporöses Siliciumdioxid
Dickenbereich5-50 mm
KonfigurationenStandard / Plus
Platzsparende Leistung
Mehr Nutzraum innerhalb der thermischen Hülle erhalten.
Der Paneelbereich von 5-50 mm reduziert den Dämmaufbau und lässt mehr Raum innerhalb der thermischen Hülle. Der selbsttragende Aufbau eignet sich für ebene Baugruppen.
Außenumgebung
Wärmeeintrag
Dünne VacuPanel-SchichtNutzbares InnenvolumenInnerhalb eines festen Bauraums erhalten
Längere Temperaturhaltezeit
Geringerer Wärmeeintrag unterstützt längere Lagerzyklen und stabilere Bedingungen für temperaturempfindliche Inhalte.
Anwendungsgerechte Formate

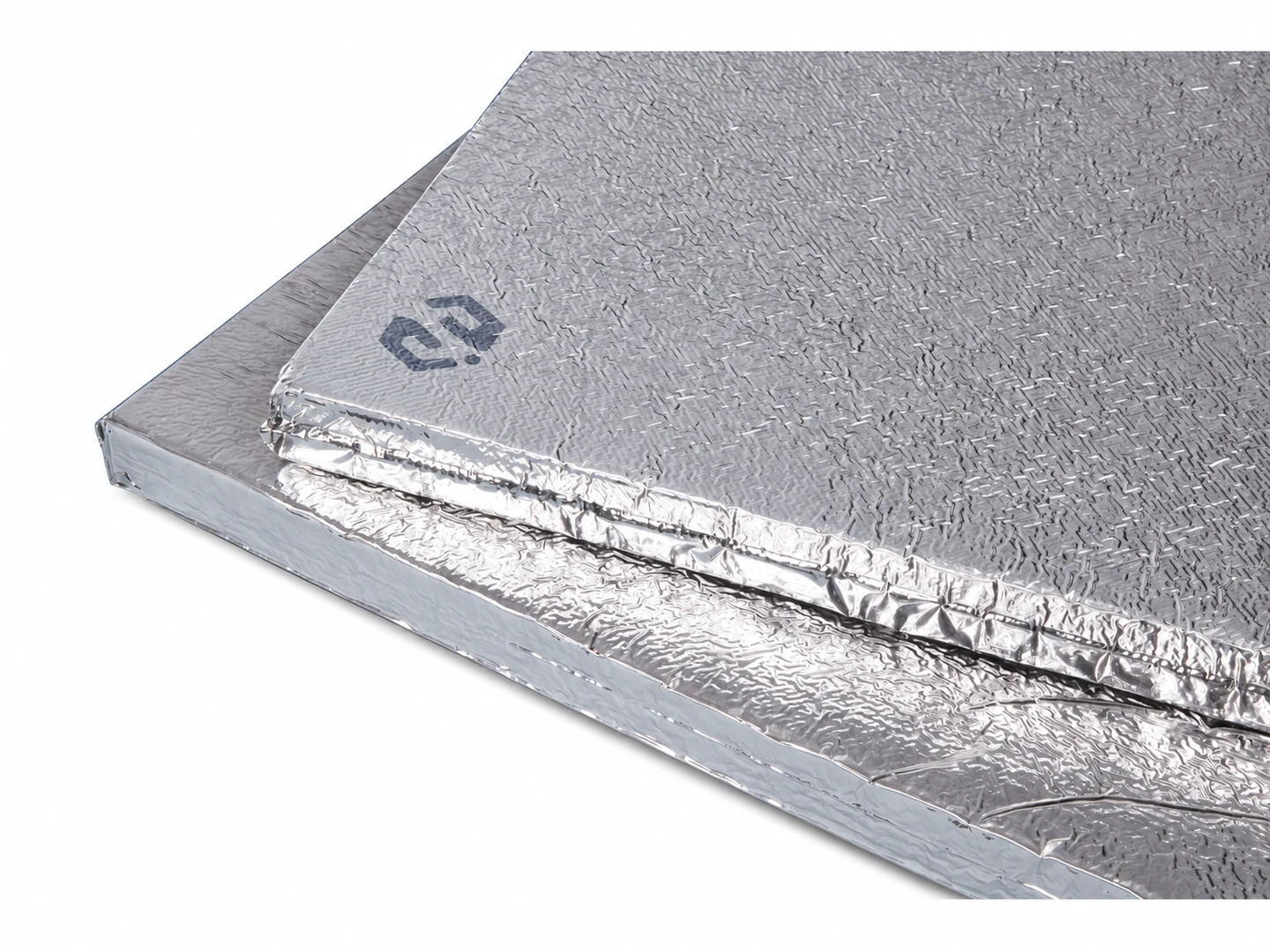

Standard oder Plus, silberne oder weiße Sperrhüllenausführung, Sondergrößen und Dicken von 5-50 mm passend zur Paneelanordnung auswählen.
Paneelaufbau
Ein mikroporöser Kern, versiegelt in einer Hochbarrierehülle.
Eine Hochbarrierefolie umschließt den verstärkten mikroporösen Kern und erhält das Vakuum, das dem Paneel seine geringe Wärmeleitfähigkeit verleiht.
Sperrhülle
Mikroporöser VerbundkernSiliciumdioxidmatrix + Trübungsmittel + verteilte Faserverstärkung
VakuumInterne Betriebsbedingung
Sperrhülle
Hochbarrierefolie umschließt und schützt das Vakuumsystem.
Vakuumzustand
Reduzierter Innendruck begrenzt die Wärmeübertragung in der Gasphase durch das Paneel.
Mikroporöser Verbundkern
Pyrogene Kieselsäure, ein Trübungsmittel und verteilte Faserverstärkung bilden eine selbsttragende Kernmatrix.
Technische Daten
Standard oder Plus für die erforderliche Paneelleistung auswählen.
Bei weniger als 1 mbar, 170 kg/m3 Dichte und 10°C Mitteltemperatur beträgt die angegebene Wärmeleitfähigkeit innerhalb der jeweiligen Dickenbereiche 0.0042 W/mK für Standard und 0.0038 W/mK für Plus.
| Merkmal | Bedingung | Standard | Plus |
|---|---|---|---|
| Wärmeleitfähigkeit | <1 mbar; 170 kg/m3; Mitteltemperatur 10°C | 0.0042 W/mK (5-50 mm) | 0.0038 W/mK (20-50 mm) |
| Wärmeleitfähigkeit | Umgebungsdruck | 0.02 W/mK | 0.02 W/mK |
| Nennrohdichte | Nennbereich | 160-210 kg/m3 | 140-170 kg/m3 |
| Kaltdruckfestigkeit | Nennwert | 145 kPa | 145 kPa |
| Feuchtebeständigkeit | Relative Luftfeuchtigkeit | 0-60% | 0-60% |
| Farboptionen | Sperrhüllenausführung | Silber oder Weiß | Silber oder Weiß |
Gemessen bei 170 kg/m3 nach ASTM C518 und ISO 8301 bei einer Mitteltemperatur von 10°C. Unter 10 mm Dicke kann die Wärmeleitfähigkeit zunehmen.
Wo Nutzen entsteht
Temperatur halten und Nutzraum schützen.
VacuPanel begrenzt den Wärmeeintrag ohne übermäßigen Platzbedarf. Paneelsorte und Abmessungen werden auf die Anwendung abgestimmt.
Bauwesen
Wärmewiderstand in Flachdächern, Terrassen, Wänden und Dachbodenluken ohne übermäßige Aufbauhöhe erhöhen.
Branchenkontext ansehenTemperaturgeführte Verpackung
Temperaturhaltezeit in Transportboxen und Verpackungen für Arzneimittel, Impfstoffe und andere empfindliche Inhalte verlängern.
Branchenkontext ansehenHaushaltsgeräte und Heizsysteme
Speicherkapazität in Kühlschränken, Gefriergeräten, Tanks, Boilern und temperaturgeführten Anlagen erhalten.
Öl und Gas
Wärmeeintrag in projektspezifischen LNG-Dämmsystemen begrenzen, bei denen die Aufrechterhaltung des flüssigen Zustands entscheidend ist.
Verkehr und Transport
Kabinenkomfort und Kühllagerbereiche in Schifffahrt, Schiene, Automobil sowie Luft- und Raumfahrt unterstützen.
Verwandte Vakuumpaneele
Die VacuPanel-Plattform auf Spezialkonstruktionen erweitern.
VacuPanel als allgemeinen Ansatz mit Siliciumdioxidkern verwenden. XF wurde für geschützte Dach- und Bodenaufbauten entwickelt; FG verwendet einen Glasfaserkern.
VacuPanel XF
VacuPanel XF ist für Flachdach- und Bodenprojekte mit begrenztem verfügbarem Dämmaufbau ausgelegt.
Produktdatensatz öffnenVacuPanel FG
VacuPanel FG bietet vier Wärmeleitfähigkeitsklassen für Kälte- und temperaturgeführte Anwendungen.
Produktdatensatz öffnenTechnische Dokumentation
Aktuelle Daten für Ihre Paneelauswahl anfordern.
Eine Siltherm-Fachperson kann das aktuelle gelenkte TDS bereitstellen und helfen, Sorte, Dicke, Abmessungen und Sperrhüllenausführung auf die vorgesehene Beanspruchung abzustimmen.
DokumentSiltherm VacuPanel Produktdatenblatt
Aktueller StandJuli 2025
PrüfmethodenASTM C518 / ISO 8301
VerfügbarkeitBereitstellung durch eine Siltherm-Fachperson
Technisches Gespräch
Bitte nennen Sie Bauraum, Temperaturziel und Paneelanordnung.
Bitte nennen Sie verfügbare Dicke, internes Temperaturziel und Paneelgeometrie. Übermitteln Sie mit der ersten Anfrage keine proprietären Konstruktionsinformationen.
Eine VacuPanel-Anwendung besprechenÜbermitteln Sie mit der ersten Anfrage ausschließlich nicht vertrauliche Informationen zur Anwendung.
