Standard-Glasgewebehülle
Unterstützt saubere Handhabung, Zuschnitt und Anpassung an die geprüfte Geometrie.
Genähtes flexibles mikroporöses Paneel
SilthermQuilt
Genähte mikroporöse Dämmung für Rohre, gekrümmte Oberflächen und unregelmäßige Formen.

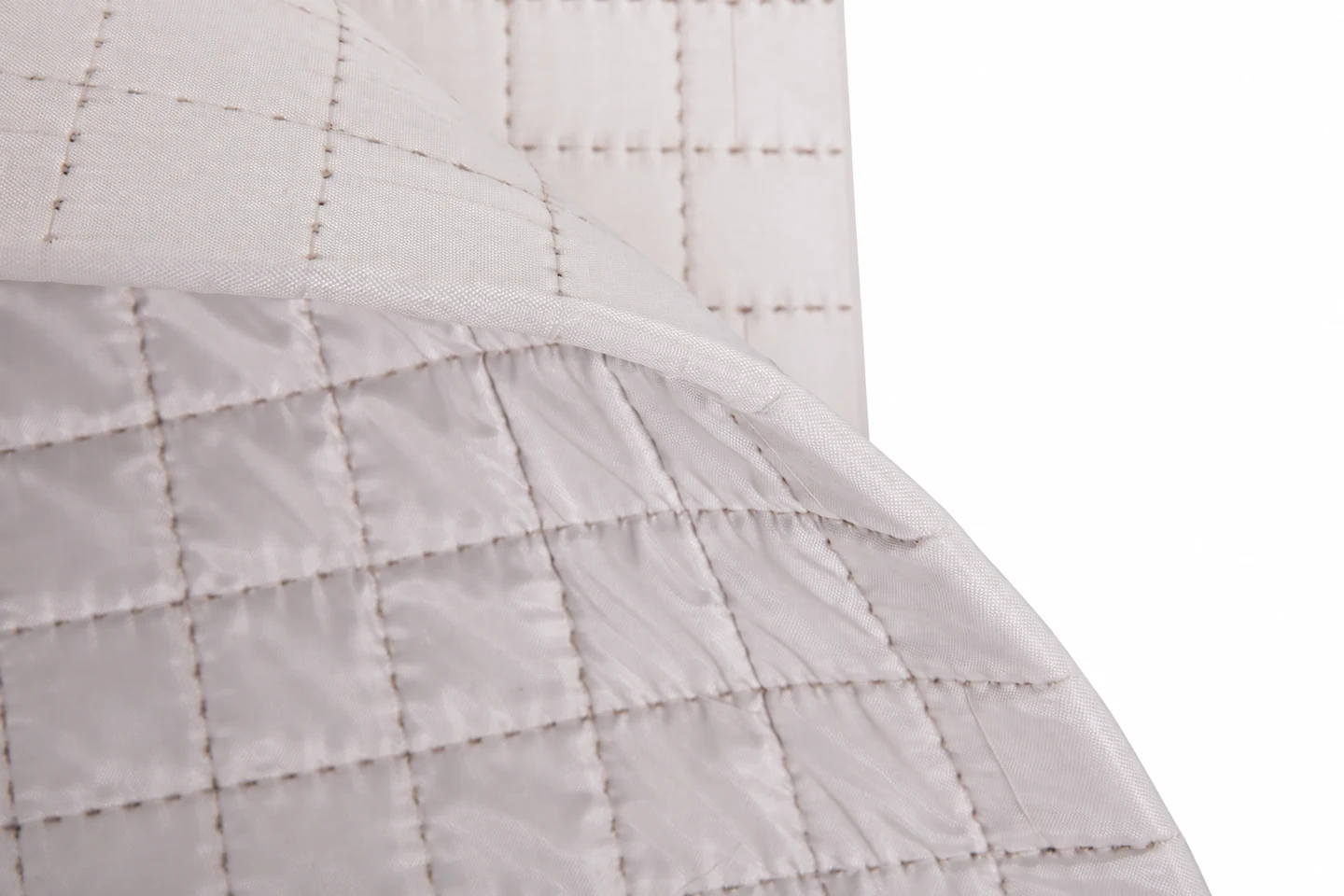

Siltherm Quilt umschließt einen verstärkten mikroporösen Kern mit einer genähten Glasgewebehülle. Das Nahtmuster ermöglicht die Anpassung an Rohre und unregelmäßige Anlagenkonturen.
Paneelgröße1000 x 600 mm
Dickenbereich3-12.5 mm
Nahtabstand25 x 25 / 50 x 50 / 100 x 100 mm
Klassifikationstemperatur1000 C
Nahtaufbau
Das Nahtmuster passend zur erforderlichen Geometrie auswählen.
Die Nahtrichtung bestimmt das Biegeverhalten. Eine Richtung eignet sich für einfache Krümmungen; zwei Richtungen ermöglichen komplexere Formen.
Eine Richtung
Einem einfachen zylindrischen Verlauf folgen.
Parallele Nähte ermöglichen die Anpassung an geprüfte Rohr- und Kanalgeometrien bei sauberer Glasgewebehülle.
Rohr / Kanal / einfache KrümmungVerfügbare Nahtabstände sind 25 x 25, 50 x 50 und 100 x 100 mm. Richtung und Abstand werden passend zur Geometrie und zu den Handhabungsanforderungen gewählt.
Hülle und Feuchtigkeitsrandbedingungen
Wasser und Kondensation bei der Auswahl berücksichtigen.
Das Standardprodukt besitzt eine Glasgewebehülle. Für Anwendungen mit zu berücksichtigender Feuchtigkeitseinwirkung ist eine hydrophobe Sorte erhältlich.
Hydrophobe Sorte erhältlich
Eine Sortenoption für Bedingungen, bei denen Wasser- oder Kondensationsrisiken zur Auslegungsaufgabe gehören.
Prüfung des Gesamtsystems
Wetterschutz, Entwässerung, Außenummantelung, Fugen und Inspektion bleiben Aufgaben auf Systemebene.
Für Anwendungen mit möglicher Feuchtigkeitseinwirkung ist eine hydrophobe Sorte erhältlich. Das umgebende Dämm- und Schutzsystem sollte für die tatsächlichen Einsatzbedingungen ausgelegt werden.
Zuschnitt, Befestigung und Kantenbehandlung
Zuschnitt, Befestigung und Kantenbehandlung vor dem Einbau festlegen.
Siltherm Quilt lässt sich mit herkömmlichen Verfahren schneiden und befestigen. Richten Sie die Nähte an der Krümmung aus, bevor Sie Stöße und Befestigungspunkte planen.
Schneiden
Verwenden Sie für die geprüfte Paneelgeometrie ein scharfes Messer oder Schneidwerkzeug.
Positionieren
Richten Sie die Nähte an der vorgesehenen Biegung, Verdrehung und am Oberflächenübergang aus.
Befestigen
Prüfen Sie Klebstoff, Haltestifte oder Anker, Bänder oder Draht auf Eignung für die Baugruppe.
Abdichten
Dichten Sie Schnittkanten bei Bedarf mit Glasfaserband oder selbstklebendem Aluminiumband ab.
Geometrieorientierte Anwendungsansätze
Beginnen Sie mit der Form des zu schützenden Verlaufs.
Siltherm Quilt ist für die folgenden gekrümmten und unregelmäßigen Anlagenbereiche vorgesehen. Wählen Sie Sorte und Nahtmuster entsprechend der Beanspruchung.
01
Durchgehende zylindrische Verläufe
Einen Rohrleitungsverlauf besprechen02Prozess- und Dampfleitungen
Rohre, Heißluftführungen und Rohrleitungen solarthermischer Kraftwerke, bei denen die Dämmung einer definierten Krümmung folgt.
Lokale Übergänge und demontierbare Systeme
Einen komplexen Verlauf besprechen03Stützen, Ventile und flexible Verbindungen
Heißrohrstützen, flexible Kugelgelenke und Innenkerne für geprüfte demontierbare Ummantelungssysteme.
Industrielle Wärmepfade
Eisen und Stahl ansehen04Anlagen der Eisen- und Stahlindustrie
Blasformstöcke, Rekuperatoren, Heißluftleitungen, Kanäle, Rohre, Behälter und demontierbare Kabelschutzkerne.
Schnittstellen in Transport und Behälterbau
Aluminium ansehen05Hitzeschilde, Abgasanlagen und Transportbehälter
Flexible Quilt-Formate können sich Hitzeschilden im Transportbereich, Abgasanlagen und Oberflächen von Straßentransportbehältern anpassen, sofern Geometrie und Schutzanordnung definiert sind.
Definierte Schutzbaugruppen
Schutzsystem prüfenBrandschutzanwendungen
Jet-Fire-Systeme, Barrieren, Abschlüsse, Elektrokabel, Luftkanäle und Vorhänge müssen stets als vollständige Baugruppen betrachtet werden.
Technische Dokumentation
Produktdaten für die gewählte Quilt-Konfiguration.
Materialsorte und Nahtmuster werden auf die Anlagengeometrie abgestimmt. Außenummantelung und Feuchteschutz richten sich nach den Einsatzbedingungen.
Hochtemperatursystem ansehenDokumentSiltherm Quilt Produktdatenblatt
Aktueller StandJuli 2025
Standardgröße1000 x 600 mm
Standarddicke3-12.5 mm
Thermische DatenMit den jeweiligen Prüfbedingungen erhältlich
Anwendungsgespräch
Bitte beschreiben Sie Oberfläche, Übergänge und Einsatzbedingungen.
Bitte nennen Sie Anlagentyp, Betriebstemperatur und Form und teilen Sie uns mit, ob die Dämmung demontierbar sein muss.
Eine Quilt-Anwendung besprechenFügen Sie der ersten Anfrage keine proprietären Zeichnungen oder vertraulichen Konstruktionsdetails bei.
